Havok - 分布式日志回放系统

1. 系统架构

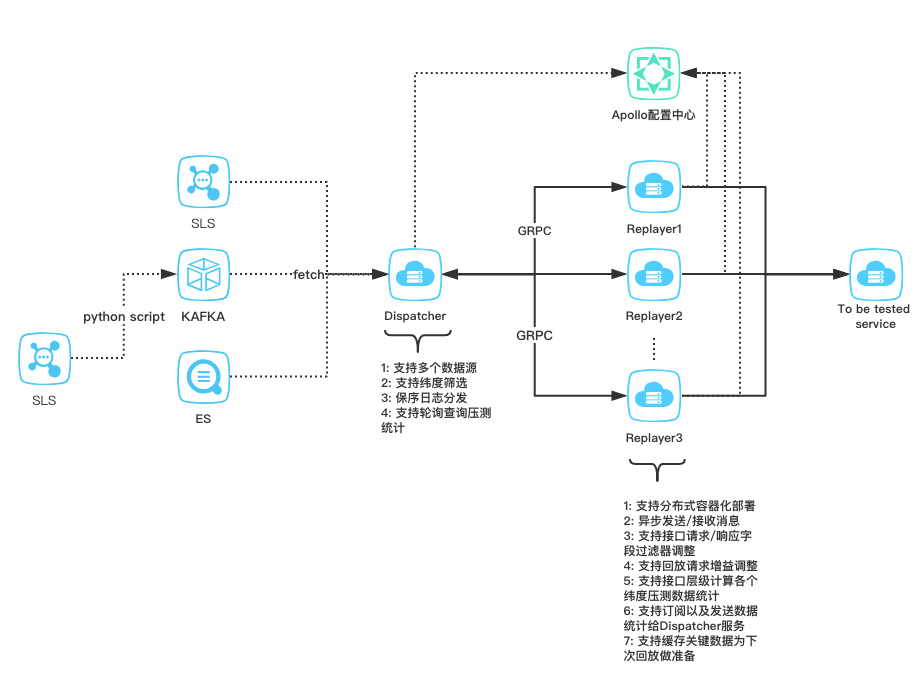

整体系统架构图

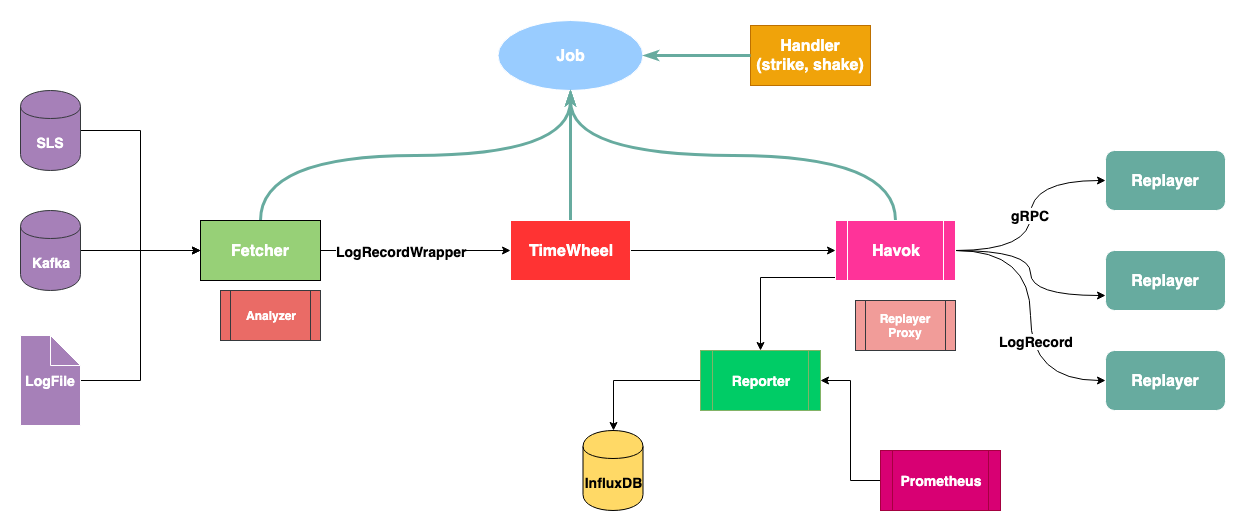

Dispatcher设计

2. 对象说明

2.1 Dispatcher

Dispatcher在整个架构里承担了日志数据的索引（下载）、排序（有规则约束）、时间控制、请求分发的任务，其主要有四大组件：

2.1.1 Fetcher

Fetcher负责对日志数据的索引以及反序列化（LogRecord），其定义为

type Fetcher interface{
	TimeRange(begin, end time.Time)
    WithAnalyzer(Analyzer)
    SetOutput(chan<- *LogRecordWrapper)
    SubTask
}

其具体实现有以下几种：

• FileFetcher: 本地单日志文件采集
• AliyunSLSConcurrencyFetcher: 阿里云SLS日志采集，因SLS日志不是严格排序的，该Fetcher会重排序一秒以内的日志
• KafkaSinglePartitionFetcher： 单Partition的Kafka采集器，无须重排序

未来计划实现以下Fetcher:

• ElasticFetcher: ElasticSearch的日志收集对象
• KafkaFetcher: 完善的Kafka采集器，支持单topic、多partition

2.1.1.1 Analyzer

日志分析器，是Fetcher的组件之一，用于将采集到的单行日志[]byte反序列化成LogRecordWrapper对象

该interface定义如下：

type Analyzer interface {
    Use(...AnalyzeFunc)
    Analyze([]byte) *LogRecordWrapper
}

一般情况下，你只需要实现一个AnalyzeFunc即可：

type AnalyzeFunc func([]byte) (*LogRecordWrapper, bool)

2.1.2 TimeWheel

时间轮，负责接收来自Fetcher的LogRecordWrapper数据并严格按照时间顺序发送给Havok

TimeWheel时钟递增幅度由defaultTimeWheelInterval来控制，当前设置为十毫秒，理论上日志发送会比较顺滑

同时TimeWheel也支持快放、慢放（可联想成播放器），由任务的JobConfiguration.Speed字段控制

2.1.3 Havok

项目的同名组件，实际为一个gRPC Server，负责与不同的Replayer通讯

该服务仅暴露两个rpc接口：

service Havok {
    rpc Subscribe (ReplayerRegistration) returns (stream DispatcherEvent) {
    }
    rpc Report (StatsReport) returns (ReportReturn) {  // 返回值标示在哪次request_id中断
    }
}

• Subscribe: replayer主动调用，dispatcher下发的信令都走DispatcherEvent流
• Report: replayer完成压测数据统计后调用

2.1.3.1 ReplayerProxy

该对象赋予了Havok定向投递LogRecord的能力:

// WithHashFunc 更新hash算法
func (ip *ReplayerProxy) WithHashFunc(ha HashFunc) *ReplayerProxy

type HashFunc func(string) uint32

当LogRecordWrapper.HashField字段被赋值后（在Analyzer控制），ReplayerProxy对该字段就会进行hash计算，根据计算结果投递到具体的replayer

默认的的HashFunc为RoundTrip，轮询分发，也内置了FNV Hash算法

2.1.4 Report

该组件提供了聚合压测报告以及上报第三方的能力，主要模块是从ultron中移植过来：

可以实现以下func来扩展对聚合后报表的处理能力：

type ReportHandleFunc func(types.Report)

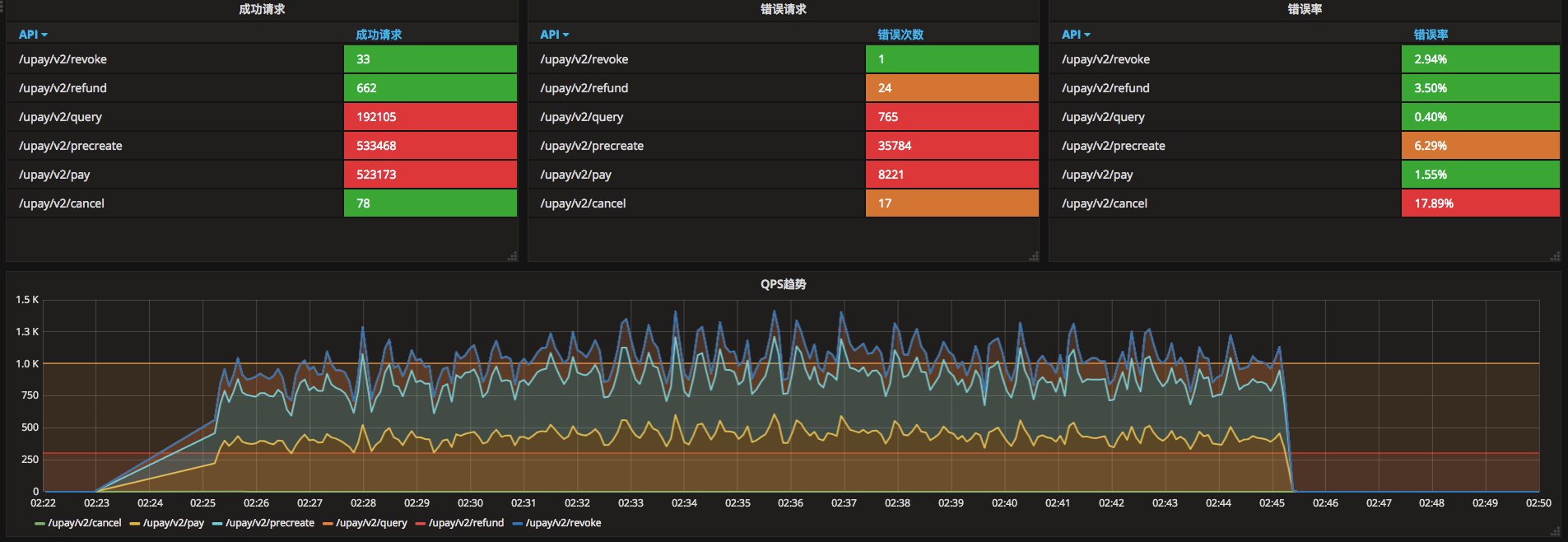

结合grafana等，能够实现如下的展示效果：

3. 配置说明

3.1 Dispatcher

3.1.1 任务配置

控制回放的时间范围、比例、速率，示例如下：

[job]
rate = 1.0   # 回放倍数，如2.0，表示一次请求回放两次
speed = 1.0  # 回放速率，如2.0，表示原来10秒内有5次请求发生，回放时会把这些请求在5秒回放完
begin = 1532058494000
end = 1532076494000

3.1.2 Fetcher配置

使用FileFetcher

[fetcher]
type = "file"

[fetcher.file]
path = "havok_project.log"

使用sls fetcher:

[fetcher]
type = "sls"

[fetcher.sls]
access_key_id = ""
access_key_secret = ""
region = "xxxx.log.aliyuncs.com"
project = "havok-project"
logstore = "havok-project"
expression = "arguments=* and message=\"invoking method start\""   # sls查询表达式
concurrency = 8
pre-download = 5000

使用kafka fetcher

[fetcher]
type = "kafka-single-partition"

[fetcher.kafka]
brokers = ["127.0.0.1:9092", "127.0.0.1:9192"]
topic = "havok_project_pressure"
offset = -2    # oldest

3.1.3 Service监听配置

dispatcher同时启动了gRPC服务以及http服务，以下配置控制监听的端口

[service]  # 暂时无效
http = ":16200"
grpc = ":16300"

3.1.4 Reporter配置

[reporter]
[reporter.influxdb]
url = "http://127.0.0.1:8086"
database = "stress-test"
user = ""
password = ""

4. 运行说明

5. 接入说明
