CREATE_Noshiro

2015年8月の能代宇宙イベントで打ち上げたCREATEのロケットに搭載したアビオニクス、「われのロガー2」のプログラム及び発注基板データ。

基板にはLPC1114とATtiny2313の二つのマイコンが搭載されている。 搭載したパーツは

• LPC1114FBD48 (メインマイコン)
• ATtiny2313-20MU (サブマイコン)
• MPU9250 (9軸センサー)
• ADXL375 (3軸大加速度センサー)
• MPL3115A2 (気圧センサー)
• BQ25071 (LiFePo充電制御チップ)
• TPS63001DRCTF4 (3.3V DC/DCコンバーター)
• LTC3872 (12V DC/DCコンバーター)
• TWE-strong (ダウンリンク用無線機器)

っていう感じ。結局のところ時間切れでATtiny2313は動かせなかった…

われのロガー2_ATtiny2313

UARTでGPSを読んで、SPIでデータをLPC1114に渡すプログラム

われのロガー2_LPC1114

LPC1114がGPS以外のデータ取得・SDカードへの書き込み・パラシュート開放指令を行うプログラム

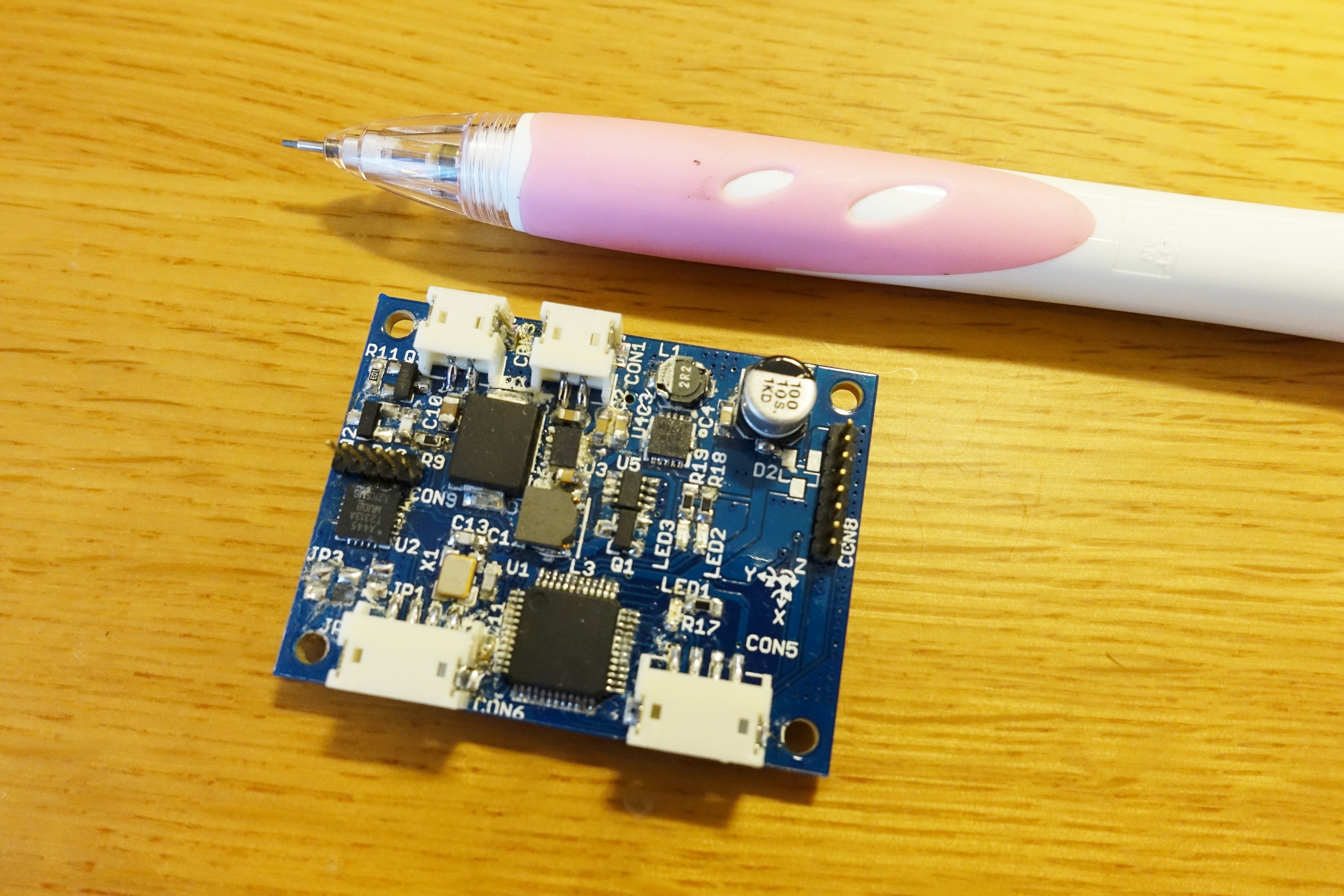

基板

作った基板データ、Elecrowで発注した。
