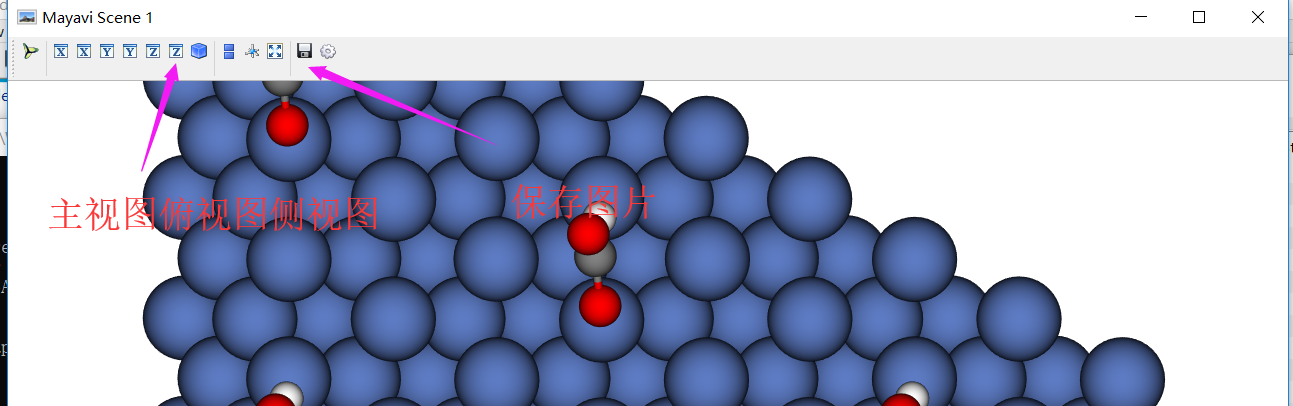

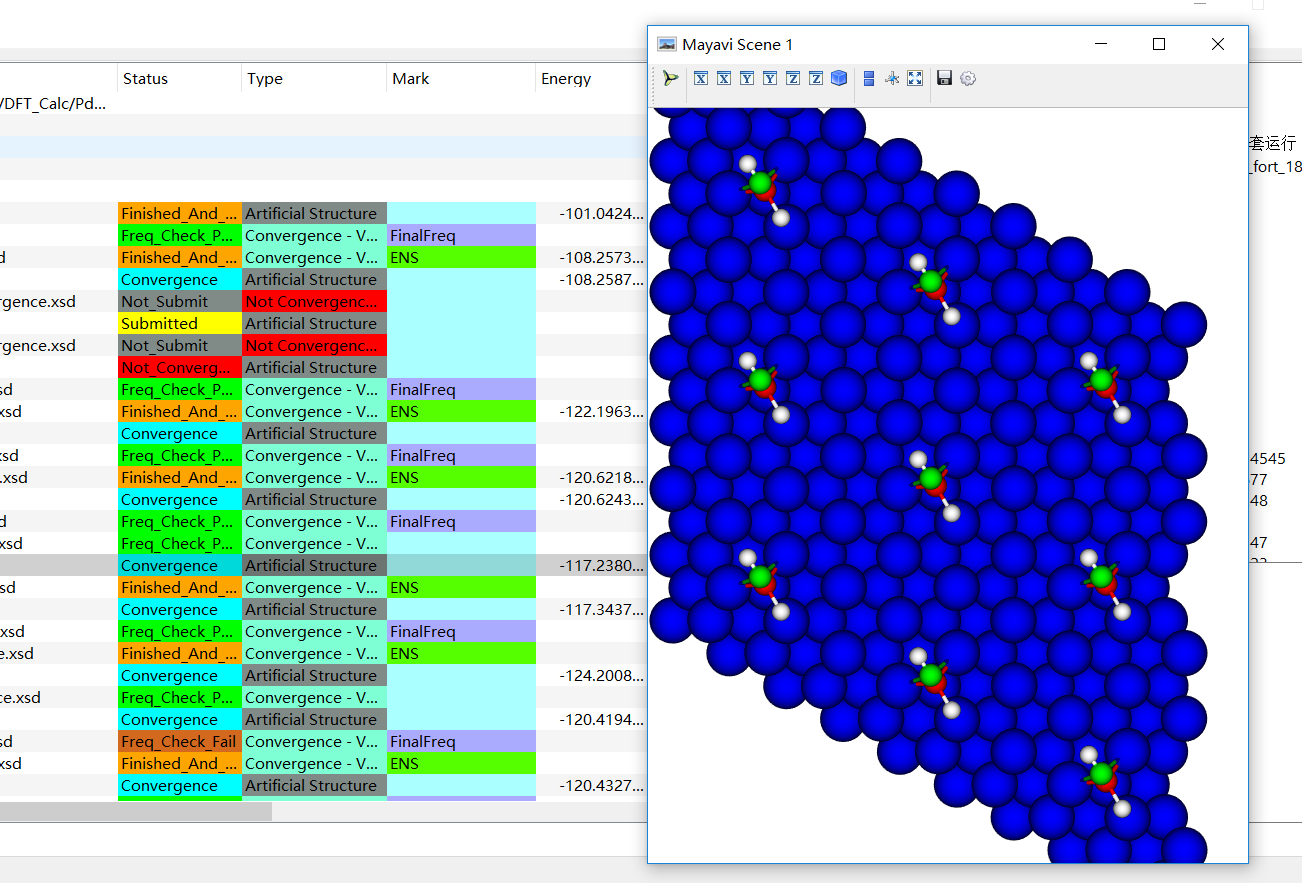

How To Plot Molecule in VaspStudio?

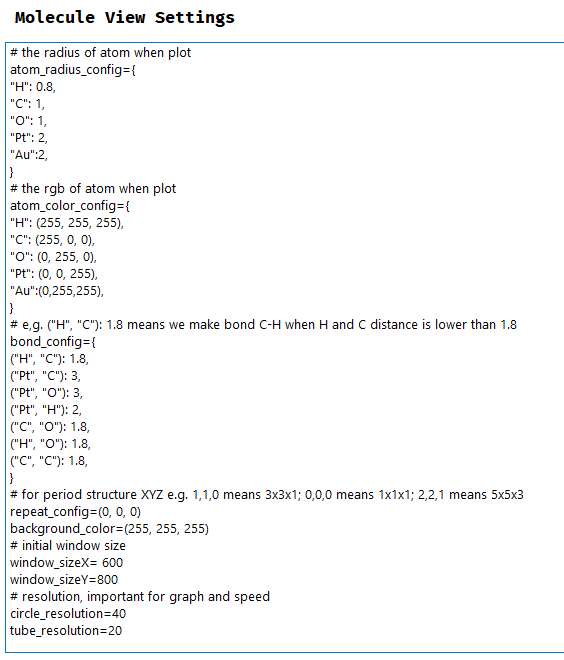

Set plot config

  • atom_radius_config: 绘制某种原子的半径
  • atom_color_config: 某种原子的RGB值
  • bond_config: 设置成键,两个元素距离小于规定值时成键
  • repeat_config: 设置周期性,比如(1,1,0)代表X轴方向重复1次,Y重复1次,注意重复时正负方向都会有,最后得到的晶胞大小是(3,3,1)
  • background_color:背景颜色的RGB值
  • window_sizeX, window_sizeY:一开始显示窗口的大小,用于方便快速截图
  • circle_resolution:绘制球体时的分辨率,较高质量好,但是卡顿
  • tube_resolution:绘制键的分辨率,较高质量好,但是卡顿
